AB-LED製品紹介
全製品共通 項目・注意事項
※ スペックは開発中のものですので 実際の製品とは異なる場合があります。

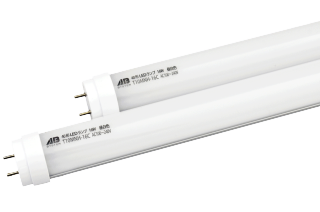

| 直管形LEDランプ |
 |
低ノイズ直管形LEDランプ (CISPR 11/15準拠) 片側給電・両側給電、どちらの配線にも対応 ※ 有資格者による電気工事が必要となります |
| 型番 | TUNP-WH120A(C)FR | TUNP-WH60A(C)FR | ||
|---|---|---|---|---|
| タイプ | 40形 | 20形 | ||
| 管長 | 1,198 mm | 580 mm | ||
| 全光束 | 2,600 lm | 1,100 lm? | ||
| 色温度 | 昼白色(5,000K) | 昼白色(5,000K) | ||
| 重量 | 200 g | 120 g | ||
| 消費電力 | 16 W | 7W | ||
| 管径 | Φ 26 mm | |||
| 配光角 | 300 度 | |||
| 演色性 | Ra 85 | |||
| 口金 | G13 回転式 | |||
| 入力電圧 | AC100～240V( 50/60Hz) | |||
| 設計寿命 | 50,000 時間 | |||
| 使用温度範囲 | -15℃ ～ 45℃ | |||
| 保証期間 | 3 年間 | |||

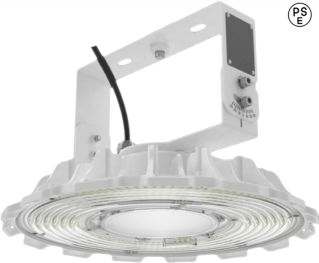

| 直付けタイプ JM-HBY-L |
 |
 |
 |

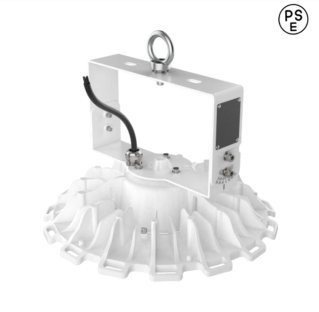

H鋼に直付けすることができ、
付属のアイボルトを使用すれば
吊り下げもできます
防水 IP65
|
| 型番 | JM-HBY-80L | JM-HBY-100L | JM-HBY-120L | JM-HBY-150L |
|---|---|---|---|---|
| 従来品相当 | HF400 | HF400強 | HF500 | HF700 |
| 消費電力 | 80 W | 100 W | 120 W | 150W |
| 全光束 | 14,400 lm | 18,000 lm | 21,600 lm | 27,000 lm |
| 寸法 | Φ274 x H195mm | Φ305 x H203mm | ||
| 重量 | 約 2.0kg | 約 2.6 kg | ||
| 発光効率 | 175 lm/w | |||
| 入力電圧 | AC100~277V 50/60Hz | |||
| 色温度 | 昼白色(5,000K) | |||
| 演色性 | Ra 80 | |||
| 設計寿命 | 50,000 時間 | |||
| 配光角 | 90度（透明カバー）※１ | |||
| 使用温度範囲 | -40℃～50℃ | |||
| 電源 | 一体型 | |||
| 保証期間 | 3年間 | |||
| ※１ 標準仕様は配光角90度（透明カバー）です。120度（透明カバー・乳白カバー）は受注生産にて承ります。 | ||||
 |
 JGK-D2-54 上下兼用タイプ |
既存のガラス灯器具が使用可能で 工事も簡単、直下だけではなく空間 全体を明るく照らします。イメージ に合わせた色温度も選択できます。 演色性 Ra80以上 防 水 IP64 ※ 安定器のある器具では配線工事が必要です。 |
AB-LED キャノピー灯(街路灯・上下兼用タイプ)
| モデル | JGK-D2-18 | JGK-D2-36 | JGK-D2-54 |
|---|---|---|---|
| 水銀100^120W | 水銀灯200W | 水銀灯300W | |
| 消費電力 | 18 W | 36 W | 54 W |
| 全光束 | 2,700 lm | 5,400 lm | 8,100 lm |
| 重量 | 250ｇ | 640ｇ | 750ｇ |
| 外形寸法 | φ 60mm ×145ｍｍ | φ 85ｍｍ×215ｍｍ | φ 85mm×245mm |
| 口金 | E26 | E39 | |
| 色温度 | 3,000Ｋ（電球色） / 5,000 K（昼白色） | ||
| 入力電圧 | AC 100～277V | ||
| 電源 | 電源内蔵 | ||
 |
 JCT-200A-P |
水に濡れても大丈夫！ 屋内外競技場・駐車場などに 防水保護等級 IP65 |
AB-LED 投光器
| モデル | JCT-60A-P | JCT-100A-P | JCT-200A-P | JCT-300A-P | JCT-400A-P | JCT-600A-P |
|---|---|---|---|---|---|---|
| 水銀灯 300W相当 |
水銀灯 400W相当 |
水銀灯 700W相当 |
水銀灯 1KW相当 |
メタハラ 700W相当 |
メタハラ 1KW相当 |
|
| 消費電力 | 60 W | 100 W | 200 W | 300 W | 400 W | 600 W |
| 全光束 | 9,600 lm | 16,000 lm | 32,000 lm | 48,000 lm | 64,000 lm | 96,000 lm |
| 重量 | 2.3 kg | 2.8 kg | 4.1 kg | 5.6 kg | 7.0 kg | 9.7 kg |
| 寸法 | 291×102×266 （H） ｍｍ |
291×219×334 （H）mm |
291×340×324 （H）mm |
485×219×334 （H）mm |
485×340×324 （H）mm |
|
| 色温度 | 3,000 K / 5,000 K | |||||
| 期待寿命 | 50,000 時間 | |||||
| 配光角 | 60度、90度、120度 | |||||
| 入力電圧 | AC 90V～277V | |||||
| 電源 | 電源外付（本体に固定） | |||||
 |
 |
耐久性の高いアルミダイガスト ボディ、自動点滅センサー付き ・水銀灯100W相当 ・CO2排出量85％を達成 ※1
|
AB-LED 防犯灯
| モデル | CPK-103S-16 | ||
|---|---|---|---|
| 水銀灯100W相当 | |||
| 消費電力 | 16.5 W | ||
| 外形寸法 | L 285 × W 125 | ||
| 電源 | 内蔵 AC100V専用 | ||
| 色温度 | 5,000 K | ||
| 生産国 | 日本 | ||
| 重量 | 約 0.95 g | ||
| 全光束 | 1,710 ｌｍ | ||
| 耐雷サージ | 15ｋV | ||
| 参考器具設置間隔 | クラスA：21ｍ クラスB＋：30ｍ クラスB : 34ｍ | ||
全製品共通 項目・注意事項
【保証の範囲について】
保証期間内に故障が発生した場合は、代替製品との交換にて対応いたします。なお、交換に伴う工事費用（高所作業車費用、人件費等）や、二次的に発生した損害につきましては、弊社では負担いたしかねます。 あらかじめご理解とご協力をお願い申し上げます。
【製品特性について】
LED素子にはバラツキがあるため、同一品番の製品でも発光色や明るさが多少異なる場合があります。
設計寿命はJIS規格に基づき、全光束が初期値の70%に低下するまでの時間を算出しています。この値は設計値であり、製品の寿命を保証するものではありません。
【ご採用上の注意】
取り付けには有資格者による電気工事が必要です。
改良のため、外観・仕様は予告なく変更することがあります。
